LED Ekran Bileşenleri

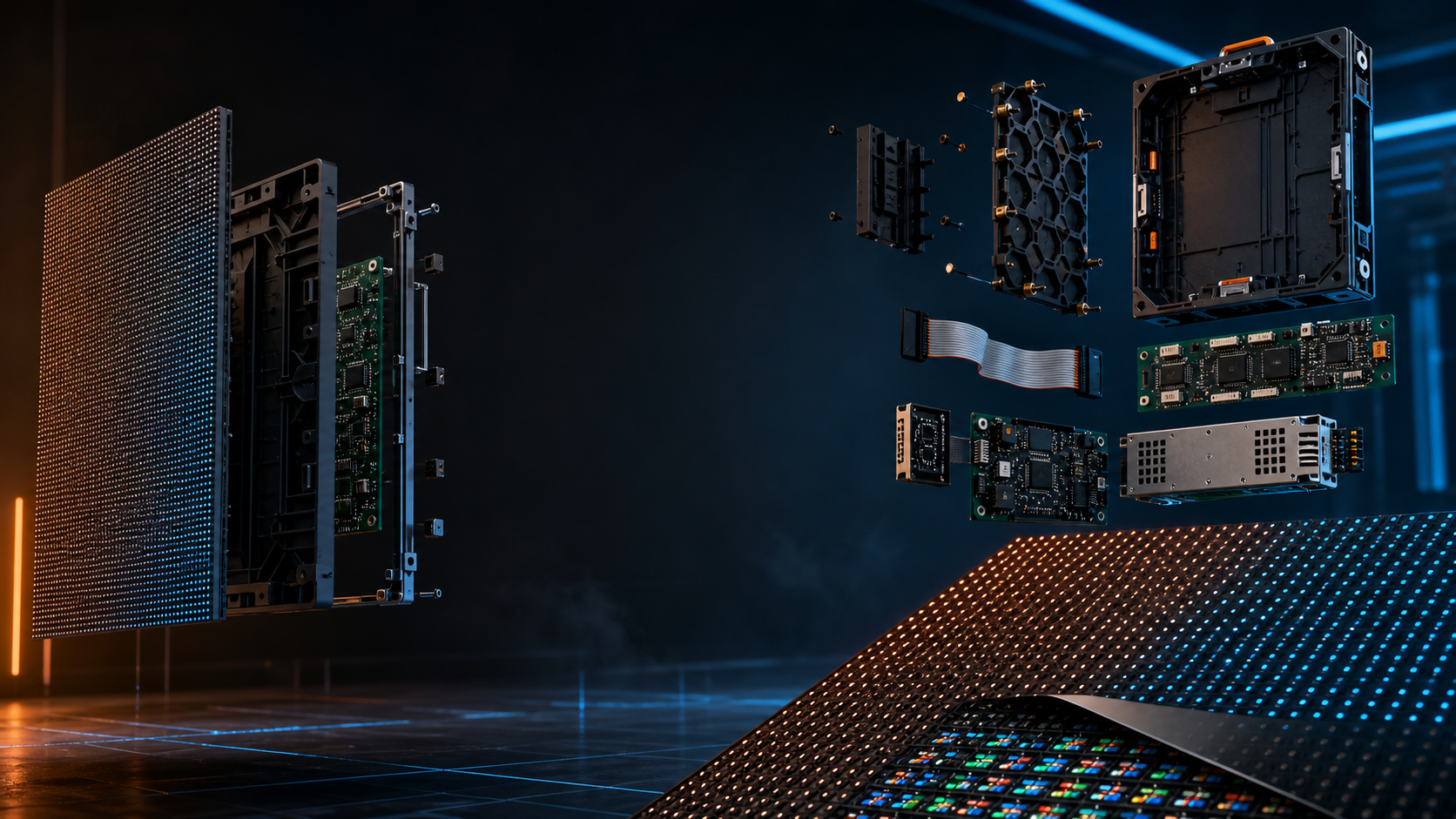

LED modül, kabin, receiving card, sending card, güç kaynağı, hub kartı ve medya oynatıcı: bir LED ekranı oluşturan tüm bileşenlerin görevleri.

Ekranın en küçük yapı taşı. Üzerinde SMD veya DIP LED'ler, sürücü IC ve PCB bulunur. Tipik ölçü 320x160 mm.

Birden fazla modülü taşıyan alüminyum veya magnezyum yapı. Standart ölçüler 500x500, 500x1000 veya 640x480 mm.

Kabin içindeki alıcı kart. Sending Card'dan gelen veriyi modüllere dağıtır. Novastar A8s, MRV366 yaygın modeller.

Bilgisayar veya medya oynatıcıdan gelen sinyali LED ekrana iletir. Novastar MCTRL, Colorlight Z6 örnek modellerdir.

Meanwell vb. markalarda 5V DC çıkış sağlayan endüstriyel güç kaynakları. Modülleri besler, redundant yapı önemlidir.

Receiving Card ile modüller arasındaki sinyal dağıtımını yapar. HUB75E ve HUB320 yaygın standartlardır.

İçerik yönetim yazılımı ile çalışan, video ve görselleri ekrana akıtan dahili veya harici işlemci üniteleri.

Her piksele entegre 3 ayrı renk diyodu (RGB). SMD2121, SMD1515, COB ve DIP346 tipleri yaygındır.
